Canvas畫橢圓的方法

由AlloyTeam團隊的 TAT.vorshen分享給大家實實在在的干貨,很受用!希望大家認真閱讀真正掌握有用的技術,有想法也可在下面評論出來,以便交流。,HTML5中國,中國最大的HTML5中文門戶。
  雖然標題是畫橢圓,但是我們先來說說Canvas中的圓

  相信大家對于Canvas畫圓都不陌生
  1. oGC.arc(400, 300, 100, 0, 2*Math.PI, false);
復制代碼

  如上所示,直接調用API就可以了,但是計算機內部卻是使用光柵學,利用bresenham算法畫圓的,這個我們放到最后來說,先說說利用圓的參數方程畫圓
  1. circle(oGC, 400, 300, 100);
  2. function circle(context, x, y, a) { // x,y是坐標;a是半徑
  3.     var r = 1/a; // ①注意:此處r可以寫死,不過不同情況下寫死的值不同
  4.     context.beginPath();
  5.     context.moveTo(x + a, y);
  6.     for(var i = 0; i < 2 * Math.PI; i += r) {
  7.         context.lineTo(x + a * Math.cos(i), y + a * Math.sin(i));
  8.     }
  9.     context.closePath();
  10.     context.fill();
  11. }
復制代碼

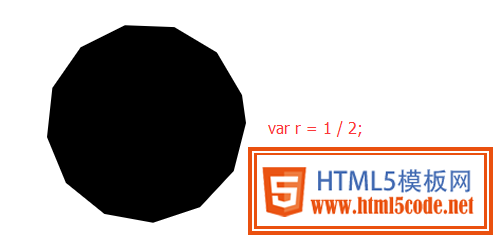

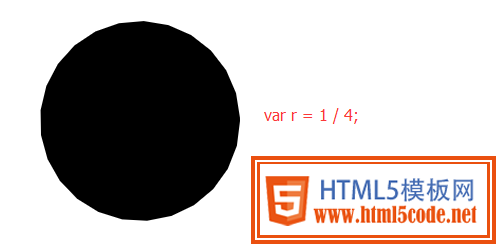

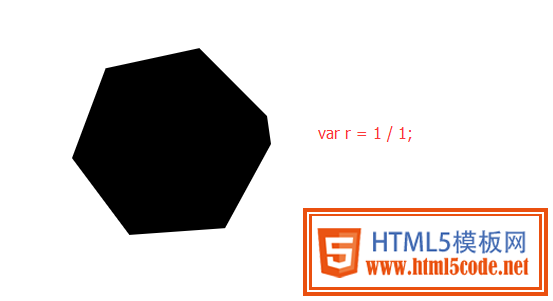

  原理是什么,相信三角函數不錯的童鞋理解起來很容易的,如果不知道的話,注意注釋①,我變化一下r的值,相信就立竿見影了~





  r和2*Math.PI配合就是圓的精細程度,在半徑為100的時候,r取1/10就可以了,通用的話可以寫死,寫成r = 1 / a;這樣無論半徑取大或者小,圓都會很精細,但是性能會有很大影響

  現在來看看文章的主角,針對圓來看橢圓的
  1. function EllipseOne(context, x, y, a, b) {
  2.     var step = (a > b) ? 1 / a : 1 / b;
  3.     context.beginPath();
  4.     context.moveTo(x + a, y);
  5.     for(var i = 0; i < 2 * Math.PI; i += step) {
  6.         context.lineTo(x + a * Math.cos(i), y + b * Math.sin(i));
  7.     }
  8.     context.closePath();
  9.     context.fill();
  10. }
復制代碼

  和圓基本一樣,不過圓只有一個半徑,而橢圓分為長軸和短軸了。

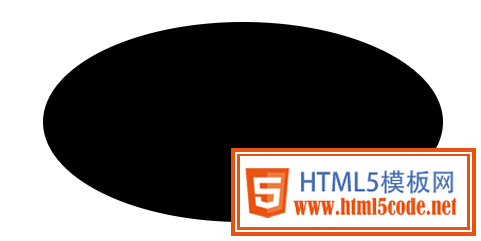

  看下效果~


  好了,畫橢圓成功,文章結束~

  怎么可能!

  就這樣結束也太沒品了,剛剛是方法一,下面來看其他的

  方法二,均勻壓縮法

  這是我最喜歡的方法,易理解,相比較方法一,性能也快了很多,先貼代碼~
  1. function EllipseTwo(context, x, y, a, b) {
  2.     context.save();
  3.     var r = (a > b) ? a : b;
  4.     var ratioX = a / r;
  5.     var ratioY = b / r;
  6.     context.scale(ratioX, ratioY);
  7.     context.beginPath();
  8.     context.arc(x / ratioX, y / ratioY, r, 0, 2 * Math.PI, false);
  9.     context.closePath();
  10.     context.restore();
  11.     context.fill();
  12. }
復制代碼

  原理是利用了scale來對一個標準的圓進行壓縮,ratioX是橫軸縮放比率,ratioY是縱軸縮放比率,就因為這兩個值不同,使得將標準圓縮放成了一個橢圓

  記得save()和restore()還原context環境,so easy理解的方法

  下面兩種方法很高大上,都是利用三次貝塞爾曲線法

  方法三,四,貝塞爾法
  1. function EllipseThree(context, x, y, a, b) {
  2.     var ox = 0.5 * a,
  3.         oy = 0.6 * b;

  4.     context.save();
  5.     context.translate(x, y);
  6.     context.beginPath();
  7.     context.moveTo(0, b);
  8.     context.bezierCurveTo(ox, b, a, oy, a, 0);
  9.     context.bezierCurveTo(a, -oy, ox, -b, 0, -b);
  10.     context.bezierCurveTo(-ox, -b, -a, -oy, -a, 0);
  11.     context.bezierCurveTo(-a, oy, -ox, b, 0, b);
  12.     context.closePath();
  13.     context.fill();
  14.     context.restore();
  15. }

  16. function EllipseFour(context, x, y, a, b) {
  17.     var k = 0.5522848,
  18.     ox = k * a,
  19.     oy = k * b;

  20.     context.translate(x, y);
  21.     context.beginPath();
  22.     context.moveTo(-a, 0);
  23.     context.bezierCurveTo(-a, oy, -ox, -b, 0, -b);
  24.     context.bezierCurveTo(ox, -b, a, -oy, a, 0);
  25.     context.bezierCurveTo(a, oy, ox, b, 0, b);
  26.     context.bezierCurveTo(-ox, b, -a, oy, -a, 0);
  27.     context.closePath();
  28.     context.fill();
  29. }
復制代碼

  貝塞爾法的核心在于兩個控制點的選取,但是它有致命的問題,當lineWidth較寬的時候,橢圓較扁,長軸較尖銳,會出現不平滑的情況

  如果不知道什么事貝塞爾的話就自行百度……這個不解釋了……

  后面還有最后一種光柵法畫橢圓,光柵法畫圓很簡單,畫橢圓挺麻煩的,下面是最簡單的一種橢圓畫法,等于是lineWidth為1px的情況下
  1. function EllipseFive(context, x, y, a, b) {
  2.     var data = context.getImageData(0, 0, 800, 600);
  3.     var imageData = data.data;
  4.     var tx = 0;
  5.     var ty = b;
  6.     var d = b*b + a*a*(-b + 0.25);
  7.     var mx = a * a / Math.sqrt(a * a + b * b);

  8.     while(tx <= mx) {
  9.         if(d < 0) {
  10.             d += b * b * (2 * tx + 3);
  11.         } else {
  12.             ty--;
  13.             d += b * b * (2 * tx + 3) + 2 * a * a * (1 - ty);
  14.
  15.         }

  16.         tx++;
  17.         setPix(x + tx, y + ty);
  18.         setPix(x + tx, y - ty);
  19.         setPix(x - tx, y + ty);
  20.         setPix(x - tx, y - ty);
  21.     }

  22.     d = b * b * (tx + 0.5) * (tx + 0.5) + a * a * (ty - 1) * (ty - 1) - a * a * b * b;
  23.     while (ty > 0) {
  24.         if (d < 0) {
  25.             tx++;
  26.             d += b*b*(2 * tx + 2) + a*a*(-2 * ty + 3);
  27.         }
  28.         else {
  29.             d += a*a*(-2 * ty + 3);
  30.         }
  31.         ty--;
  32.         setPix(x + tx, y + ty);
  33.         setPix(x - tx, y + ty);
  34.         setPix(x + tx, y - ty);
  35.         setPix(x - tx, y - ty);
  36.     }

  37.     context.putImageData(data, 0, 0);

  38.     function setPix(x, y){
  39.         console.log(x, y);
  40.         var index = getStartIndex(x, y);
  41.         for(var i = 0; i< 4; i++) {
  42.             if(i == 3) {
  43.                 imageData[index + i] = 255;
  44.             }
  45.             else{
  46.                 imageData[index + i] = 128;
  47.             }
  48.         }
  49.     }

  50.     function getStartIndex(x, y) {
  51.         return y * 800 * 4 + x * 4;
  52.     }
  53. }
復制代碼

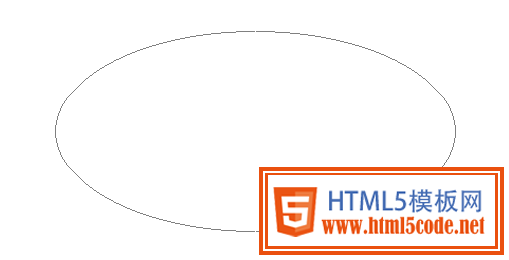

  給個結果圖~


  光柵法的原理在這里就不說啦,那個說的話篇幅很大,在這里也不推薦用光柵法去畫橢圓,針對不同線寬很麻煩

  ok這篇文章就到這啦,Thanks~

  原創文章轉載請注明:轉載自AlloyTeam:http://www.alloyteam.com/2015/07/canvas-hua-tuo-yuan-di-fang-fa/
